Это физическое осаждение из паровой фазы (PVD) — один из лучших способов получить долговечное декоративно-защитное покрытие золотого цвета.
Сейчас мы расскажем вам о подробностях самого процесса. Постараемся кратко и тезисно, но наглядно.
Подробности процесса PVD-напыления TiN:
Подготовка камеры:

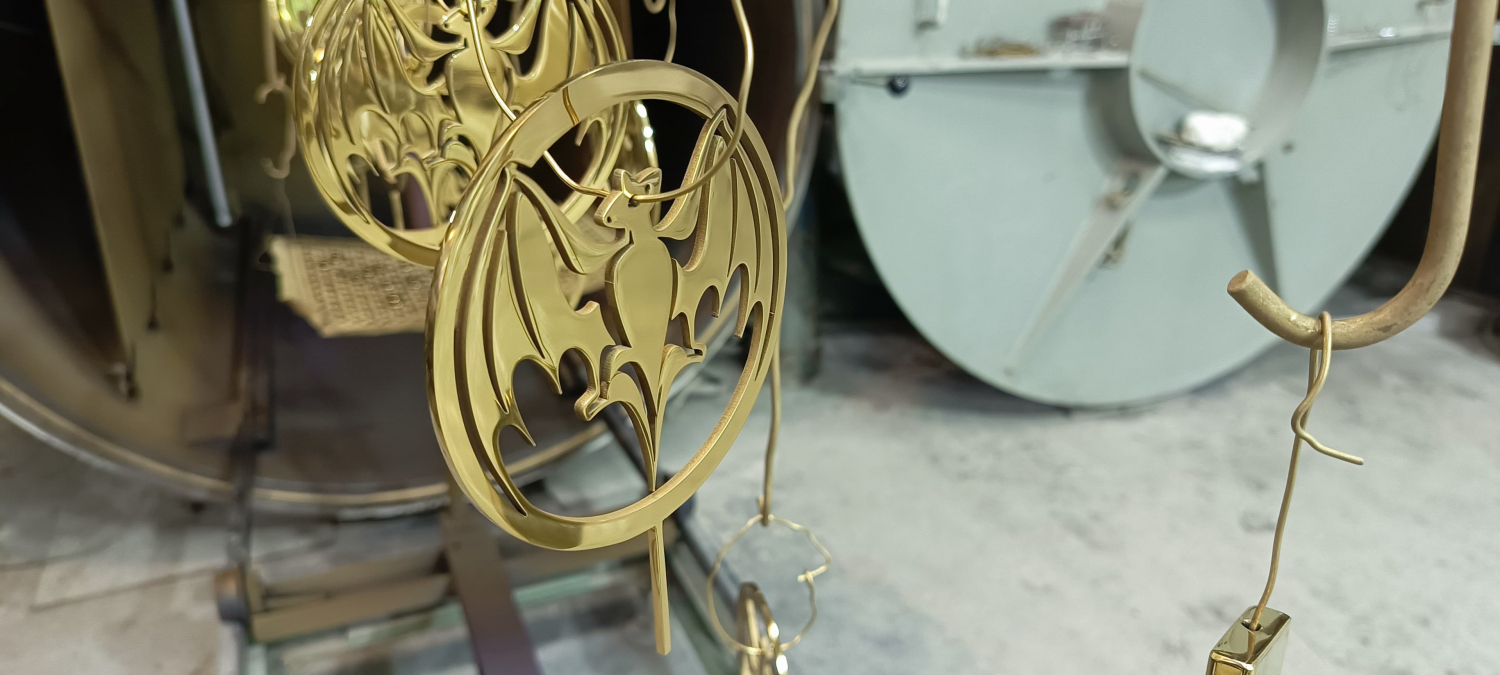

- Очистка, откачка до высокого вакуума (10⁻⁵ Торр). Камера высокого вакуума (видна на фото сзади) откачивается до давления 10⁻³–10⁻⁵ Торр.
- Проверка мишеней (титан), подача азота и аргона.
Основной процесс:
- Подача напряжения на катоды — формируется плазма титана.
- При добавлении азота происходит реакция: Ti + N → TiN.
- Частицы TiN осаждаются на холодную или разогретую (до 350–500 °C) поверхность.
- Изделия закрепляются на вращающихся держателях — для равномерного покрытия.
- На катодах (обычно — чистый титан) подаётся высокое напряжение.
Время вакуумного напыленияTiN (PVD-процесс): 60–120 минут.
- Покрытие наносится равномерно по всей поверхности.
- Цвет покрытия — золотистый, стойкий и декоративный.
- Цвет покрытия — золотистый, стойкий и декоративный.
- В камеру подаётся газ (аргон и азот). Аргон ионизируется и выбивает атомы титана с поверхности катода
- В присутствии азота происходит образование нитрида титана TiN, который осаждается на поверхность изделия.
- Температура изделий обычно 300–500 °C, что подходит для стали, не вызывая деформаций.
7. Охлаждение и снятие
- Постепенное охлаждение (естественное, либо сжатым воздухом).
- Снятие с подвесов, проверка на наличие дефектов.
8. Контроль качества
- Визуальный: на отслаивание, царапины, пятна.
- Толщина покрытия: проводится методом Резерфорда или электроискровым методом (опционально).
- Адгезия: Метод сетчатой насечки или скотч-тест (GTO/Tape Test).
9. Упаковка
- Мягкие прокладки (пенополиэтилен), индивидуальные пакеты.
- Возможна укладка в брендированную коробку или блистер.
