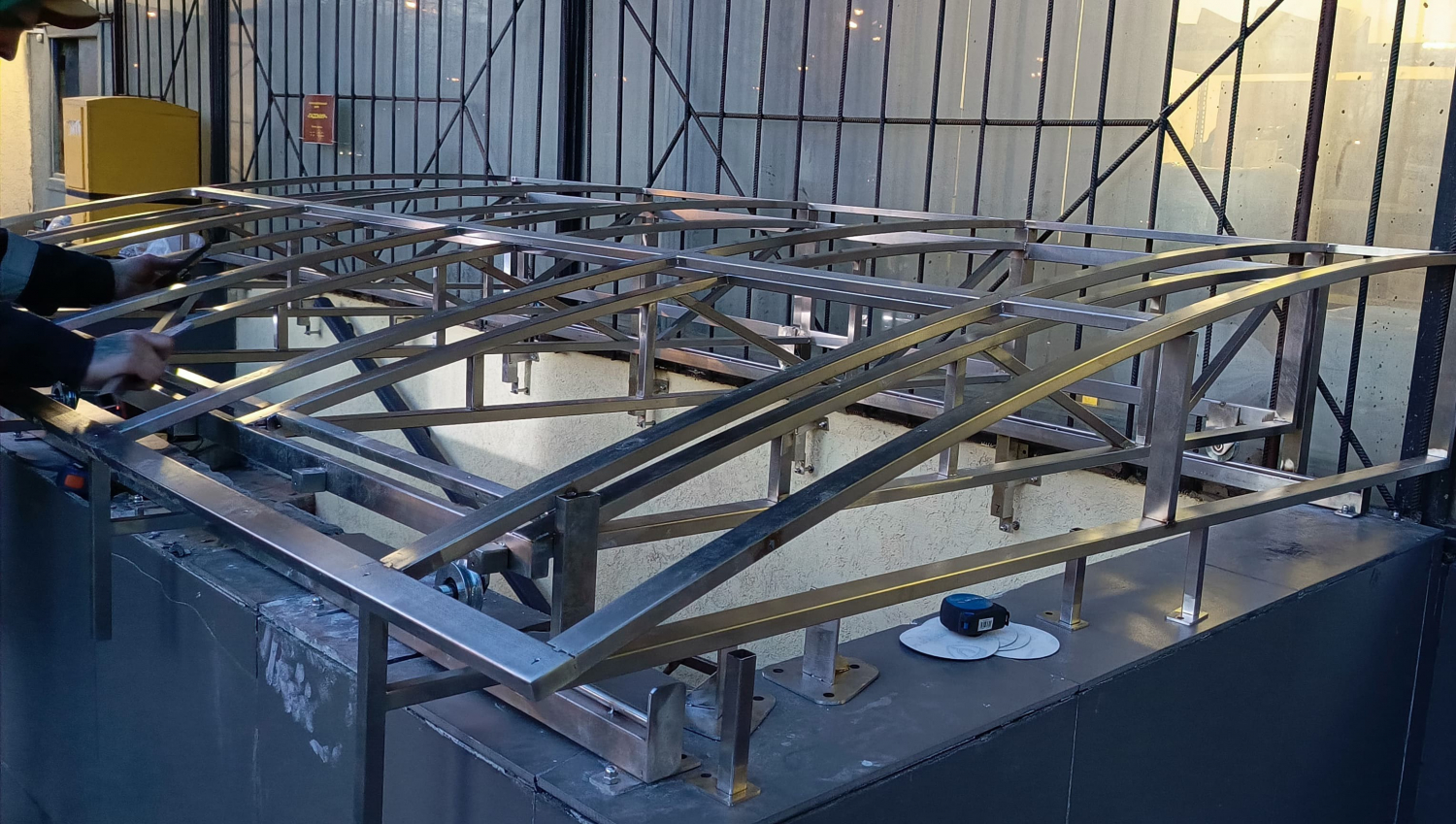

Уникальный сдвижной козырыек для входной группы цокольного помещения, сохраняя эстетику фасада и не затрагивая остекление здания.
Площадь перекрытия — 8 квадратных метров. Место нахождения: Зеленоградский городской округ
Перед нами стояла непростая задача: спроектировать металлическую конструкцию, которая обеспечит надёжную защиту входа от дождя, снега и посторонних предметов, при этом полностью исключить крепление к стеклянным фасадам. Мы тщательно изучили объект, чтобы разработать оптимальную схему опор только за счёт стилобатной части здания.
Конструкция включает:
- стационарную и подвижную часть;
- механизм перемещения на роликах с подшипниками (6 штук — по три на каждую сторону).
Основные инженерные ограничения:
- Крепление конструкции только к стилобату, без использования рам остекления.
- Наличие как стационарной, так и подвижной части козырька.
- Лёгкость перемещения при минимальных усилиях пользователя.
Расчётные моменты:
- Определение максимальной снеговой нагрузки (по нормативам региона) — проектная нагрузка учитывала до 180 кг/м².
- Выбор профилей: нержавеющая труба 40×20 мм для основных несущих элементов, 20×20 мм для второстепенных рёбер жёсткости, 40×40 мм для направляющих лыж.
- Вычисление прогибов направляющих под нагрузкой и собственным весом подвижной части.
- Выбор колёс на промышленных подшипниках, рассчитанных на динамическую нагрузку минимум 150 кг на каждое.
Также нашими специалистами были проработаны схемы крепления через фланцы толщиной 4–5 мм к бетонной части стилобата с использованием анкерных болтов с контролируемым натяжением.
На этапе проектирования особое внимание уделялось расчётам нагрузок, прочности направляющих и разработке надёжного механизма фиксации подвижной части для предотвращения несанкционированного доступа в закрытое помещение.
